Η παγκόσμια ναυπηγική βιομηχανία έχει αρχίσει να αξιοποιεί την προσθετική κατασκευή (Additive Manufacturing [AM]), ενώ οι ψηφιακές τεχνολογίες επιδρούν καταλυτικά στη διαχείριση της εφοδιαστικής αλυσίδας.
Γράφει ο κ. Δ. Μπάρκας*
Η ναυπηγική βιομηχανία αντιμετωπίζει σήμερα σημαντικές προκλήσεις. Η ανάγκη παραγωγής πολύπλοκων εξαρτημάτων που λειτουργούν σε ακραία θαλάσσια περιβάλλοντα με υψηλή διαβρωτικότητα ωθεί τον κλάδο προς νέα τεχνολογικά μονοπάτια.
Η προσθετική κατασκευή (Additive Manufacturing [ΑΜ]) αναδύεται ως εναλλακτική μέθοδος που υπόσχεται μείωση του βάρους των εξαρτημάτων, βελτίωση της υδροδυναμικής απόδοσης και ορθολογική διαχείριση της εφοδιαστικής αλυσίδας. Πλέον η ναυπηγική υιοθετεί μοντέλα κυκλικής οικονομίας, μειώνοντας περιβαλλοντικές επιπτώσεις και ενισχύοντας τη λειτουργική αυτονομία των σύγχρονων στόλων.
Η προσθετική κατασκευή στη ναυπηγική
Η ναυπηγική στρέφεται προς τεχνολογίες υψηλής παραγωγικότητας που χρησιμοποιούν πιστοποιημένα κράματα. Οι δύο οικογένειες τεχνολογιών που κυριαρχούν είναι:
α) Η προσθετική κατασκευή με σύρμα που τήκεται μέσω ηλεκτρικού τόξου (Wire Arc Additive Manufacturing [WAAM]).
β) Η προσθετική κατασκευή με κατευθυνόμενη ενεργειακή δέσμη (Directed Energy Deposition [DED]), μέσω της οποίας δημιουργούνται μεγάλα μεταλλικά εξαρτήματα και διατηρούνται τα πρότυπα ποιότητας των διεθνών νηογνωμόνων.

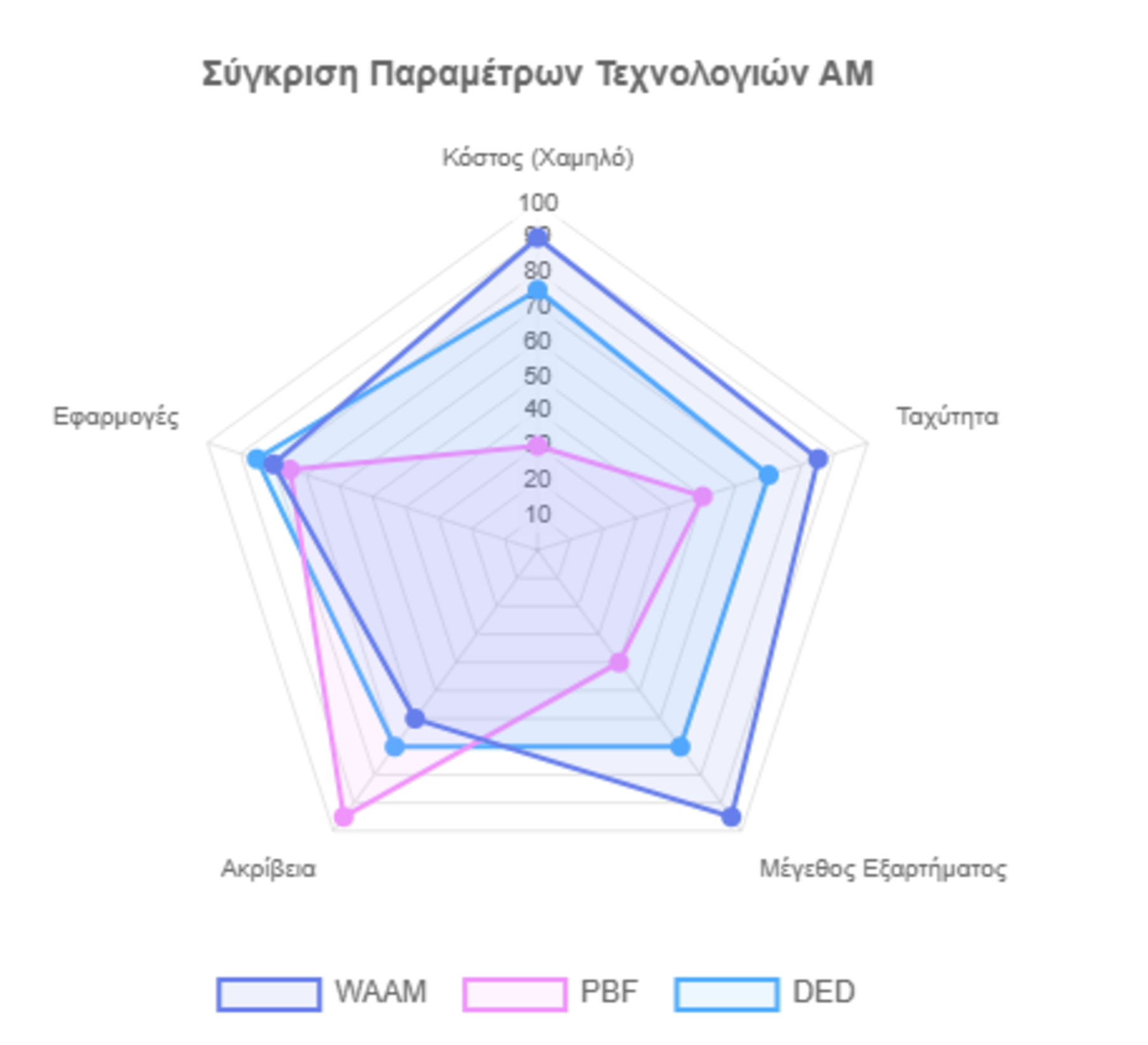

Εικόνα 1: Σύγκριση τεχνολογιών προσθετικής κατασκευής.
Wire Arc Additive Manufacturing
Η τεχνολογία WAAM αναπτύχθηκε από ερευνητικές κοινοπραξίες και έχει καταστεί προτιμώμενη επιλογή για εφαρμογές μεγάλης κλίμακας. Συνδυάζει ρομποτική συγκόλληση με προσθετικές αρχές, χρησιμοποιώντας μεταλλικό σύρμα ως πρώτη ύλη. Το κύριο πλεονέκτημά της είναι η δημιουργία εξαρτημάτων αρκετών μέτρων, με σημαντικά χαμηλότερο κόστος και ταχύτερους ρυθμούς εναπόθεσης από τις τεχνολογίες σκόνης.
Πρόσφατες εφαρμογές είναι η παραγωγή προπέλας με βελτιστοποιημένη υδροδυναμική και δοκιμαστικών μεταλλικών πτερύγιων με εσωτερικές ενισχυτικές δομές.
Η δυνατότητα σχεδιασμού κούφιων δομών μειώνει δραστικά το συνολικό βάρος και τις ροπές αδράνειας του προωστήριου συστήματος. Αυτή η βελτίωση επιδρά θετικά στην ενεργειακή απόδοση του σκάφους, μειώνει ανεπιθύμητες δονήσεις και επιτρέπει υδροδυναμικές βελτιστοποιήσεις που ήταν προηγουμένως τεχνικά δύσκολες.
PBF & DED
Αν και η τρισδιάστατη εκτύπωση με σύντηξη σε κλίνη σκόνης (Powder Bed Fusion [PBF]) περιορίζεται από τις διαστάσεις των εργαλείων, αποδεικνύεται πολύτιμη για κρίσιμα εξαρτήματα με εξαιρετικές λεπτομέρειες. Τυπικές εφαρμογές περιλαμβάνουν ειδικές βαλβίδες, ακροφύσια καυσίμου και εσωτερικές διόδους ψύξης για ναυτικούς κινητήρες. Η ικανότητα διαχείρισης λεπτομερών γεωμετριών επιτρέπει τη δημιουργία περίπλοκων εσωτερικών δικτύων που βελτιστοποιούν τη θερμική απόδοση.
Η τεχνολογία DED παίζει σημαντικό ρόλο στη συντήρηση και ανακατασκευή εξαρτημάτων. Χρησιμοποιείται για επισκευή υπαρχόντων εξαρτημάτων υψηλής αξίας που έχουν υποστεί διάβρωση ή μηχανική φθορά, μέσω εναπόθεσης μεταλλικού υλικού με ακρίβεια. Αυτή η προσέγγιση παρατείνει τον κύκλο ζωής των ναυτικών συστημάτων, ενώ μειώνει το κόστος αντικατάστασης και το περιβαλλοντικό αποτύπωμα.
| Ιδιότητες | Περιγραφή & οφέλη στη ναυπηγική | Σύνδεση με WAAM |
| Αντίσταση στη σπηλαίωση | Εξαιρετική αντοχή στη διάβρωση από την κατάρρευση φυσαλίδων ατμού σε προπέλες. | Επιτρέπει υδροδυναμικές βελτιστοποιήσεις για περαιτέρω μείωση του φαινομένου. |
| Αντιδιαβρωτική προστασία | Σχηματίζει προστατευτικό στρώμα οξειδίου που ανθίσταται στο θαλασσινό νερό. | Η ελεγχόμενη εναπόθεση διατηρεί την ομοιογένεια του κράματος. |
| Υψηλή μηχανική αντοχή | Αντέχει σε ακραία δυναμικά φορτία και πιέσεις. | Μετά από HIP, οι ιδιότητες ξεπερνούν συχνά τα παραδοσιακά χυτά εξαρτήματα. |
| Αντιβιορρύπανση | Η περιεκτικότητα σε χαλκό εμποδίζει την επικάθιση θαλάσσιων οργανισμών. | Μειώνει το κόστος συντήρησης και βελτιώνει τη μακροζωία. |
Ιδιότητες και πλεονεκτήματα του κράματος νικελίου, αλουμινίου και μπρούντζου (Nickel Aluminium Bronze [NAB]) σε ναυπηγικές εφαρμογές προσθετικής κατασκευής με σύρμα που τήκεται μέσω ηλεκτρικού τόξου (Wire Arc Additive Manufacturing [WAAM]).
Μηχανική συμπεριφορά και μεταλλογνωσία
Η χρήση προσθετικής κατασκευής στη ναυπηγική απαιτεί κατανόηση των μεταλλογνωστικών φαινομένων. Η διαδικασία «στρώση ανά στρώση» εισάγει επαναλαμβανόμενους θερμικούς κύκλους που επηρεάζουν το κρυσταλλικό πλέγμα. Η γρήγορη ψύξη και διαρκής επανάτηξη δημιουργούν ανισότροπη κοκκώδη δομή, με κρυστάλλους να εκτείνονται επιμήκως κατά τη θερμική κλίση.
Αυτή η ανομοιογένεια καθιστά απαραίτητες τις μετακατασκευαστικές θερμικές κατεργασίες, όπως είναι η ανόπτηση και η ισοστατική θερμή πίεση (HIP). Οι διαδικασίες αυτές είναι κρίσιμες για διασφάλιση ομοιογένειας, εξάλειψη υπολειμματικών τάσεων και βελτίωση μηχανικής αντοχής. Μόνο μέσω αυτών των κατεργασιών τα ναυπηγικά εξαρτήματα εγγυώνται την απαιτούμενη αξιοπιστία σε ακραία δυναμικά φορτία και διαβρωτικά περιβάλλοντα, πληρώντας τις αυστηρές προδιαγραφές των διεθνών νηογνωμόνων.

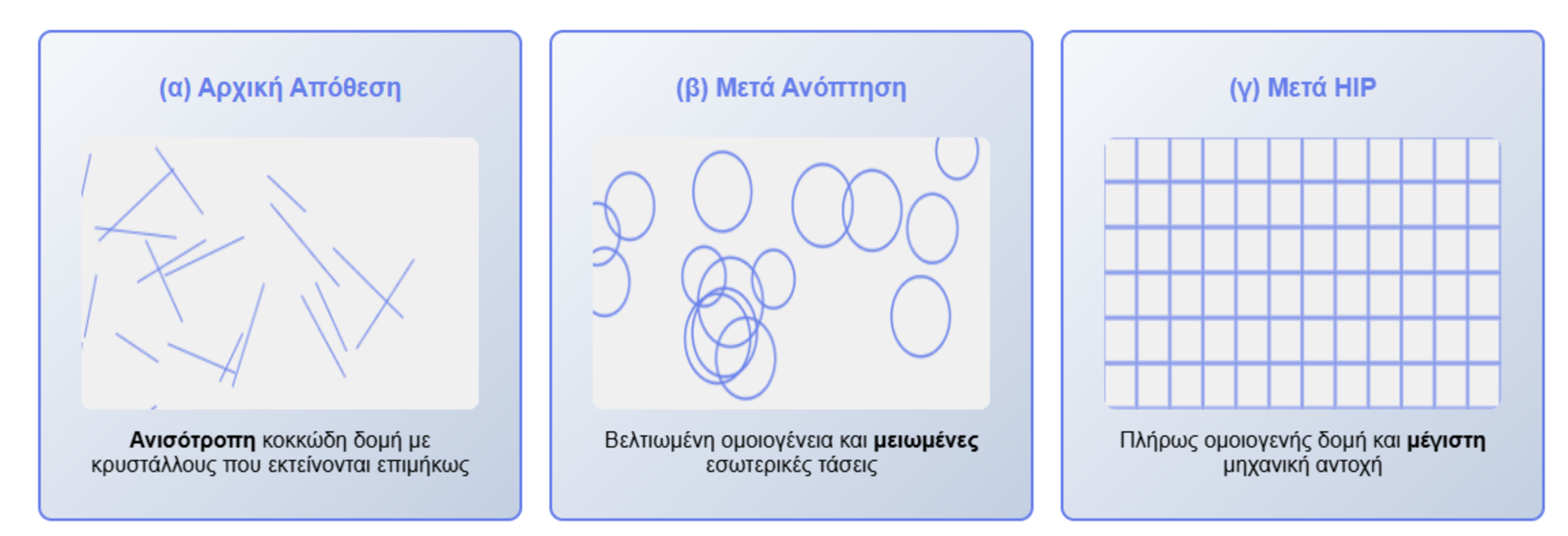

Εικόνα 2: Μικροδομική εξέλιξη κατά τη διαδικασία προσθετικής κατασκευής με σύρμα που τήκεται μέσω ηλεκτρικού τόξου (WAAM).
Πλεονεκτήματα υλικού NAB
Το κράμα νικελίου, αλουμινίου και μπρούντζου (Nickel Aluminium Bronze (NAB) αποτελεί το «χρυσό πρότυπο» για ναυπηγικές εφαρμογές μέσω WAAM, προσφέροντας κορυφαία αντίσταση στη σπηλαίωση και διάβρωση (βλ. πίνακα). Η χρήση του εξασφαλίζει εξαιρετική μηχανική αντοχή και ιδιότητες αντιβιορρύπανσης, κάτι που καθιστά το κράμα ιδανικό για την παραγωγή προηγμένων υδροδυναμικών προωστήριων συστημάτων με υψηλή διάρκεια ζωής.
Βιομηχανικές εφαρμογές
Όσο αφορά τις βιομηχανικές εφαρμογές, τα προωστήρια συστήματα αποτελούν κρίσιμη εφαρμογή της προσθετικής κατασκευής στη ναυπηγική. Η ανάπτυξη εξελιγμένων τύπων προπέλας μέσω τεχνολογιών προσθετικής κατασκευής έδειξε σημαντική μείωση του παραγωγικού χρόνου σε σύγκριση με παραδοσιακές μεθόδους χύτευσης. Κατασκευές με WAAM που χρησιμοποιούν κράμα νικελίου, αλουμινίου και μπρούντζου μειώνουν τον παραγωγικό χρόνο, παρέχοντας ιδανικές ιδιότητες για θαλάσσιες εφαρμογές.
Η δυνατότητα σχεδιασμού κούφιων πτερυγίων με εσωτερικές ενισχυτικές δομές μειώνει σημαντικά το συνολικό βάρος και τις ροπές αδράνειας. Αυτή η βελτίωση επιδρά θετικά στην ενεργειακή απόδοση του σκάφους και μειώνει ανεπιθύμητες δονήσεις και φόρτιση εδράνων, παρέχοντας δυνατότητες υδροδυναμικών βελτιστοποιήσεων που ήταν προηγουμένως τεχνικά δύσκολες.
Εξαρτήματα διαχείρισης υγρών
Στα κρίσιμα συστήματα διαχείρισης υγρών, οι συνθήκες λειτουργίας είναι εξαιρετικά απαιτητικές. Η σπηλαίωση, φυσικό φαινόμενο που εμφανίζεται όταν η πίεση πέφτει κάτω από την τάση ατμών, προκαλεί σημαντικές ζημιές. Η προσθετική κατασκευή επιτρέπει στρατηγική χρήση εξειδικευμένων κραμάτων (όπως είναι τιτάνιο – νικέλιο βάσης) αποκλειστικά στα κρίσιμα σημεία υψηλής ροής και τριβής, δημιουργώντας εξαρτήματα “λειτουργικής διαβάθμισης” υλικών.
Αυτή η προσέγγιση συνδυάζει υψηλή αντίσταση διάβρωσης με ελάχιστο βάρος και κόστος. Η δυνατότητα σχεδιασμού περίπλοκων εσωτερικών διόδων βελτιστοποιεί τη ροή υγρών, ελαχιστοποιώντας πτώσεις πίεσης και επεκτείνοντας τη διάρκεια ζωής κρίσιμων ναυτιλιακών υποδομών.
Ψηφιακή εφοδιαστική αλυσίδα
Μία από τις πιο σημαντικές αλλαγές που φέρνει η προσθετική κατασκευή είναι η ενσωμάτωση ψηφιακών τεχνολογιών στην εφοδιαστική αλυσίδα. Τεχνολογίες όπως τα ψηφιακά δίδυμα (Digital Twins) και η εικονική διαχείριση αποθήκης (Virtual Warehousing) αλλάζουν ριζικά τον τρόπο αποθήκευσης και διανομής ανταλλακτικών.
Τα Digital Twins επιτρέπουν πλήρη ψηφιοποίηση των φυσικών εξαρτημάτων, μετατρέποντας παραδοσιακές εφοδιαστικές αλυσίδες σε δυναμικά δίκτυα δεδομένων [8]. Αντί αποθήκευσης ογκωδών φυσικών αποθεμάτων, εταιρείες διαφυλάσσουν αρχεία CAD, εκτυπώνοντάς τα μόνο όταν χρειάζεται.
Αυτό το on-demand μοντέλο διευκολύνει την τοπική παραγωγή κοντά στο λιμάνι προορισμού ή στο σημείο χρήσης. Ως αποτέλεσμα, περιστέλλεται το κόστος μεταφοράς και αποθήκευσης, περιορίζονται οι χρόνοι ακινησίας πλοίων και μειώνεται το περιβαλλοντικό αποτύπωμα, ενισχύοντας τη βιώσιμη λειτουργία.

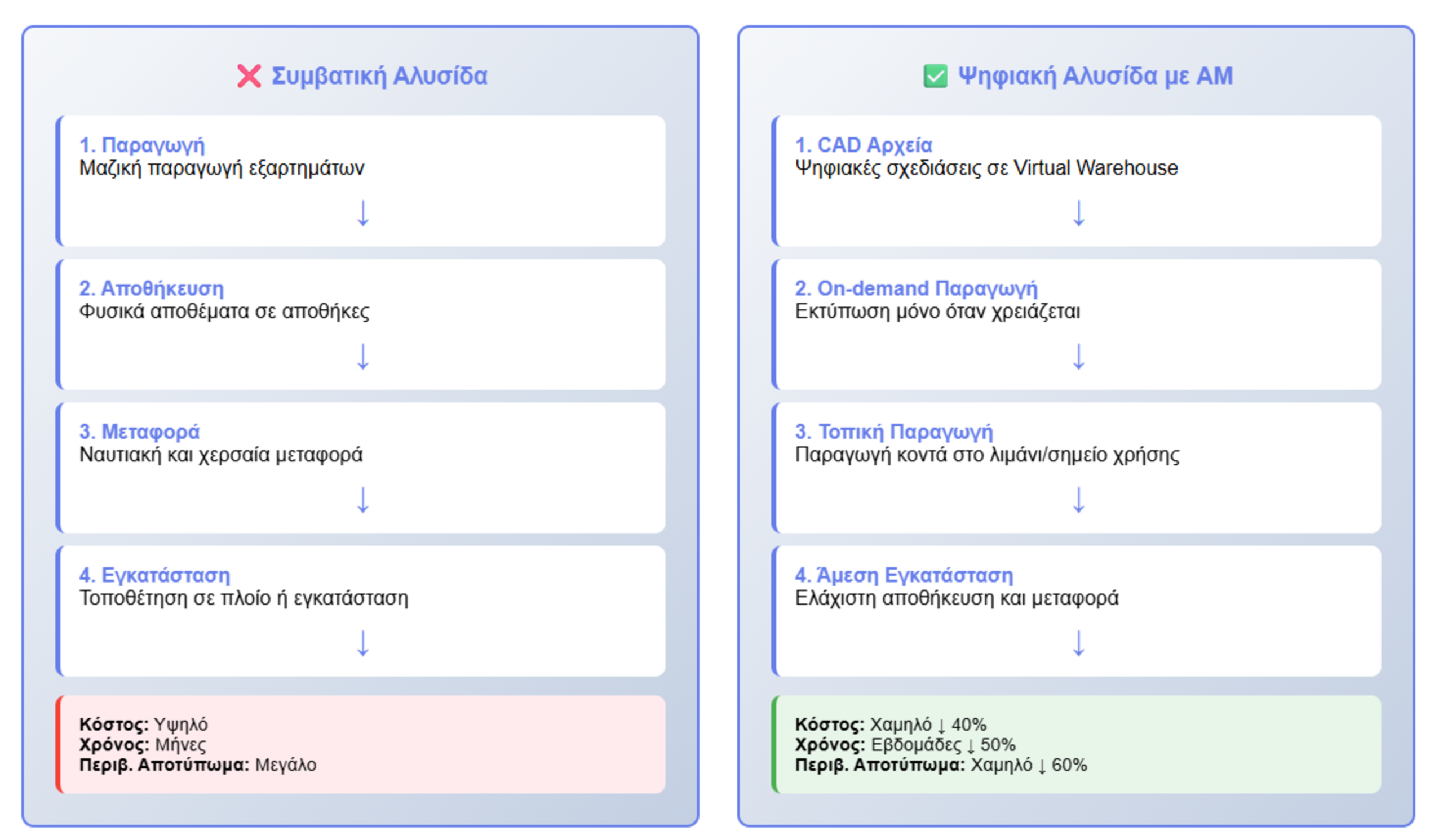

Εικόνα 3: Ροή ψηφιακής εφοδιαστικής αλυσίδας.
Νομικά θέματα και κυβερνοασφάλεια
Η μετάβαση σε ψηφιακά αρχεία CAD δημιουργεί σύνθετα νομικά και ζητήματα ασφαλείας. Η προστασία βιομηχανικών σχεδίων από παράνομη αντιγραφή είναι ζωτικής σημασίας, απαιτώντας νέα ρυθμιστικά πλαίσια που ρυθμίζουν δικαιώματα πνευματικής ιδιοκτησίας.
Η αστική ευθύνη προϊόντος περιπλέκεται όταν ένα εξάρτημα αποτυγχάνει, επιμερίζοντας ευθύνη μεταξύ σχεδιαστή, ιδιοκτήτη εξοπλισμού και προμηθευτή πρώτης ύλης.
Στην κυβερνοασφάλεια, η προστασία δεδομένων εκτύπωσης από ζημιογόνες παρεμβάσεις είναι κρίσιμη. Ανεπαίσθητη τροποποίηση παραμέτρων λέιζερ ή ταχύτητας εναπόθεσης μπορεί να δημιουργήσει εσωτερικά ελαττώματα που δεν ανιχνεύονται εύκολα, θέτοντας σε κίνδυνο ασφάλεια πλοίου.
Το Blockchain προτείνεται ως λύση, παρέχοντας διαφανή καταγραφή και ιχνηλασιμότητα του ψηφιακού αρχείου από τη σχεδίαση μέχρι την παραγωγή, διασφαλίζοντας ακεραιότητα κρίσιμων διαδικασιών.
Συμπεράσματα
Η υιοθέτηση της προσθετικής κατασκευής σε βιομηχανική κλίμακα είναι άμεση στρατηγική ανάγκη για τη σύγχρονη ναυπηγική. Η ικανότητα παραγωγής πολύπλοκων, ελαφρών και ανθεκτικών εξαρτημάτων μέσω on-demand διαδικασιών αναδιαμορφώνει τη ναυτική μηχανολογία και την επιχειρησιακή ετοιμότητα στόλων. Η σύνθεση προηγμένων τεχνολογιών υλικών με ψηφιακά συστήματα υπόσχεται νέα γενιά πλοίων, που θα είναι πιο αποδοτικά, ενεργειακά αυτόνομα και περιβαλλοντικά βιώσιμα.
Η τεχνολογική μετάβαση ελαττώνει εξαρτήσεις από παραδοσιακά παραγωγικά μοντέλα, επιτρέποντας στη ναυτιλία να αντιμετωπίσει προκλήσεις απανθρακοποίησης και ψηφιακής μετασχηματισμού. Ωστόσο, απαιτούνται περαιτέρω επενδύσεις σε έρευνα, ανάπτυξη νομικών πλαισίων και βελτίωση πρακτικών κυβερνοασφάλειας για πλήρη εκμετάλλευση δυνατοτήτων της προσθετικής κατασκευής στον ναυτιλιακό τομέα.
*Ο κ. Μπάρκας Δημήτριος είναι εκπαιδευτικός, μηχανολόγος μηχανικός και υποψήφιος διδάκτορας του Εθνικού & Καποδιστριακού Πανεπιστημίου Αθηνών.
