ΤΟΥ ΓΙΩΡΓΟΥ ΜΑΛΙΩΤΗ
Οι αντλίες συνιστούν ένα από τα πιο ιδιαίτερα ενδιαφέροντα αντικείμενα της μηχανολογίας και αποτελούν την καρδιά ενός μεγάλου τομέα βιομηχανικών αλλά και δημοσίων δικτύων, των δικτύων σωληνώσεων.
Υπάρχει ένα μεγάλο φάσμα τύπων αντλιών αρκετά διαφορετικών μεταξύ τους ως προς την αρχή λειτουργίας τη δομή και τις εφαρμογές που καλύπτουν. Αναφέρουμε ενδεικτικά τις φυγοκεντρικές αντλίες, τις παλινδρομικές, τις περιστροφικές, τις αντλίες κενού, τα τζιφάρια, αλλά και ειδικές αντλίες όπως ατμού και αερίων. Οι δύο πιο βασικές κατηγορίες ωστόσο είναι οι φυγοκεντρικές αντλίες και οι αντλίες θετικού εκτοπίσματος στις οποίες υπάγονται οι παλινδρομικές και οι περιστροφικές αντλίες. Παρακάτω θα εξετάσουμε το σχεδιασμό και τους διάφορους τύπους των φυγοκεντρικών αντλιών.
Αρχή λειτουργίας
Οι φυγοκεντρικές αντλίες χρησιμοποιούν τη φυγόκεντρο δύναμη που δημιουργείται από έναν περιστρεφόμενο δίσκο πάνω στον οποίο υπάρχουν πτερύγια ειδικής μορφής και ο οποίος είναι γνωστός ως στροφείον ή πτερωτή. Οι φυγοκεντρικές αντλίες αποτελούνται από περιστρεφόμενες μονάδες υψηλής ταχύτητας και μεγάλης δυναμικότητας, οι οποίες κινούνται είτε από μηχανές εσωτερικής καύσεως, είτε από ηλεκτρικούς κινητήρες είτε από ατμοστροβίλους.
Η ροή του υγρού στις φυγοκεντρικές αντλίες δημιουργείται από τη φυγόκεντρη κινητική ενέργεια που δημιουργεί η περιστροφική κίνηση του στροφείου. Το αναρροφούμενο υγρό φτάνει στο άνοιγμα αναρρόφησης και παρασύρεται στην περιστροφή οδηγούμενο από τα πτερύγια. Η περιστροφική κίνηση της πτερωτής προσδίδει περιστροφή στη μάζα του υγρού η οποία οδηγείται από τα πτερύγια μεταδίδοντας φυγόκεντρη δύναμη στο υγρό. Το υγρό υποχρεώνεται να διατρέχει κατά μήκος των πτερυγίων και να πετάγεται έξω από την πτερωτή. Το υγρό μόλις διαφύγει από την πτερωτή συλλέγεται σε έναν εσωτερικό χώρο της αντλίας, ο οποίος έχει σπειροειδή μορφή με συνεχώς αυξανόμενη διατομή και τελικά φεύγει από την έξοδο της αντλίας.
Δομή και σχεδιασμός

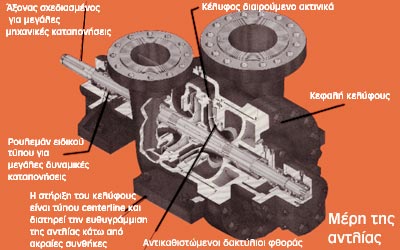

Οι φυγοκεντρικές αντλίες αποτελούνται από ένα μεγάλο πλήθος εξαρτημάτων. Τα βασικότερα μέρη τους είναι τα παρακάτω.
• Το σώμα της αντλίας.
• Το στροφείο ή πτερωτή.
• Τους δακτυλίους φθοράς
• Την άτρακτο τη αντλίας και τα παρελκόμενα εξαρτήματα.
Το σώμα της αντλίας
Το σώμα της αντλίας είναι το πλαίσιο πάνω στο οποίο μοντάρονται όλα τα άλλα μέρη της αντλίας. Το σώμα της αντλίας κατασκευάζεται από υλικά ανθεκτικά και στα υγρά που πρόκειται να μεταφερθούν και στις διάφορες θερμοκρασίες λειτουργίας. Το κέλυφος της αντλίας είναι διαιρούμενο, είτε οριζόντια, είτε κάθετα, είτε διαγώνια σε μια γωνία διαφορετική από 90 μοίρες. Τα κελύφη που διαιρούνται οριζόντια λέγονται και αξονικά διαιρούμενα κελύφη, ενώ τα κάθετα διαιρούμενα λέγονται και ακτινικά διαιρούμενα. Οι λαιμοί (nozzles) για τις φλάντζες εισόδου και εξόδου είναι και οι δύο στο κάτω τμήμα του διαιρούμενου κελύφους. Αναφορικά με το σώμα της αντλίας σημειώνουμε πως υπάρχει και ο σχεδιασμός τύπου βαρελιού (barrel type),που χρησιμοποιούνται κυρίως σε αντλίες πολύ υψηλών πιέσεων. Στο σχεδιασμό αυτό το εσωτερικό του κελύφους προσαρμόζεται στο εξωτερικό του «βαρελιού» Το σώμα έχει ποδαρικά με τα οποία αγκυρώνεται είτε στον εξοπλισμό που βρίσκεται κάτω από αυτό είτε στο έδαφος, πράγμα που αποτελεί και τη συνηθέστερη περίπτωση. Το σώμα της αντλίας με βάση το κριτήριο της λειτουργικότητας μπορεί να χωριστεί σε δύο μέρη το τμήμα εισόδου και το τμήμα εξόδου.
Τμήμα εισόδου
Η βασική απαίτηση για να επιτυγχάνεται ικανοποιητική λειτουργία στην αναρρόφηση της αντλίας είναι το τμήμα εισόδου να είναι έτσι διαμορφωμένο, ώστε να εξασφαλίζεται ομοιόμορφη διανομή της ταχύτητας στην συμμετρική ως προς τον άξονα επιφάνεια εισόδου της πτερωτής. Με τον τρόπο αυτό επιτυγχάνεται όλα τα πτερύγια της πτερωτής να λειτουργούν ομοιόμορφα. Ευκολότερος είναι ο σωστός σχεδιασμός του τμήματος εισόδου σε ορισμένους τύπους αντλιών, όπως στις μονοβάθμιες αντλίες με την πτερωτή σε πρόβολο και στις κατακόρυφες αντλίες αξονικής ή μικτής ροής. Σε αυτούς τους τύπους αντλιών το τμήμα εισόδου έχει μορφή, είτε κωνική συγκλίνουσα προς την είσοδο της πτερωτής, είτε κυλινδρική με κυκλική διατομή. Ωστόσο το τμήμα εισόδου δεν μπορεί να έχει κωνική ή κυλινδρική μορφή στις πολυβάθμιες αντλίες και στις αντλίες διπλής αναρρόφησης γιατί σε αυτούς τους τύπους αντλιών η διεύθυνση του ρευστού στη διατομή εισόδου είναι κάθετη προς τον άξονα περιστροφής της πτερωτής. Για να εξαλειφθεί λοιπόν η συστροφή του ρευστού στη διατομή εισόδου, αλλά παράλληλα και για να αλλάξει η διεύθυνση του ρευστού μετά την είσοδό του στην αντλία σχεδιάστηκε το τμήμα εισόδου με τη μορφή ημισπειροειδούς κελύφους. Σχεδιάζοντας τη διατομή του ημισπειροειδούς αυτού κελύφους υποπολλαπλάσια της διατομής εισόδου επιτυγχάνουμε την επιθυμητή επιταχυνόμενη ροή στο τμήμα εισόδου. Στις αντλίες που έχουν πτερωτή διπλής αναρρόφησης το τμήμα εισόδου είναι συμμετρικό και διαμοιράζει τη ροή σε δύο ίσα μέρη με συνέπεια η τροφοδοσία κάθε μιας εισόδου της πτερωτής να γίνεται από ένα ημισπειροειδές κέλυφος όπως και στις πολυβάθμιες αντλίες.
Τμήμα εξόδου
Το τμήμα εξόδου μιας φυγοκεντρικής αντλίας φαίνεται να καταλαμβάνει το μεγαλύτερο όγκο του συνολικού σώματος (κελύφους) της αντλίας και είναι αυτό που συλλέγει το αντληθέν ρευστό και το καθοδηγεί στη διατομή εξόδου της αντλίας. Στην έξοδο της πτερωτής (που εντάσσεται στο τμήμα εισόδου) το ρευστό έχει μια αρκετά μεγάλη ταχύτητα που είναι συνάρτηση μιας σειράς παραμέτρων(τύπος πτερωτής, μορφή τμήματος εισόδου, πίεση ρευστού στην αναρρόφηση κ.λ.π), η οποία όμως πρέπει να μειωθεί όταν το ρευστό θα φτάσει στην κυκλική διατομή εξόδου μέχρι μια ταχύτητα της τάξεως 4-6 μέτρων το δευτερόλεπτο. Η πτώση της ταχύτητας πρέπει να συνοδευτεί από μια μετατροπή της κινητικής ενέργειας σε στατική πίεση. Στα κελύφη των φυγοκεντρικών αντλιών συναντώνται δύο βασικοί τύποι τμημάτων εξόδου, το σπειροειδές κέλυφος και ο διαχύτης (diffuser).
• Σπειροειδές κέλυφος.
Είναι ο συχνότερα συναντώμενος τύπος κελύφους εξόδου μιας φυγοκεντρικής αντλίας. Για να σχεδιαστεί το σπειροειδές κέλυφος χρησιμοποιούνται σήμερα δύο μέθοδοι που κάθε μια έχει τα δικά της πλεονεκτήματα και μειονεκτήματα. Η πρώτη μέθοδος που είναι και η πιο παραδοσιακή και συνήθως χρησιμοποιούμενη βασίζεται σε δύο βασικές αρχές της μηχανικής των ρευστών, την αρχή της διατήρησης της συστροφής και την αρχή της συνέχειας και υπολογίζει την κλίση της γραμμής ροής του αντληθέντος ρευστού στη διαδρομή εξόδου συναρτήσει της απόστασης του όγκου ελέγχου (μονάδα αναφοράς του ρευστού που χρησιμοποιείται για θεωρητικούς υπολογισμούς στη μηχανική των ρευστών) του προωθούμενου ρευστού από το κέντρο της κυκλικής διατομής εισόδου. Από τη εξίσωση που προκύπτει διαπιστώνεται ότι η γραμμή ροής – στον αξονοισομετρικό χώρο που αποτελεί νοητή προέκταση των αξονοισομετρικών επιφανειών των δίσκων της πτερωτής – είναι σπειροειδής καμπύλη. Αν οι προεκτάσεις των αξονοισομετρικών επιφανειών είναι επίπεδα κάθετα προς τον άξονα συμμετρίας τότε οι γραμμές ροής είναι λογαριθμικές σπείρες. Η γεωμετρία λοιπόν του κελύφους καλείται να ακολουθήσει τη γραμμή ροής που προέκυψε με βάση τους υπολογισμούς αυτούς, ωστόσο είναι προσεγγιστική για δύο βασικούς λόγους. Κατά πρώτον γιατί οι υπολογισμοί της γραμμής ροής γίνονται με την παραδοχή ιδανικής και όχι συνεκτικής ροής και κατά δεύτερο γιατί για πρακτικούς κατασκευαστικούς λόγους το σπειροειδές κέλυφος ακολουθεί την υπολογισθείσα γεωμετρία της σπειροειδούς καμπύλης μόνο για μια περιστροφή και μετά διαμορφώνεται έτσι ώστε να προσαρμοστεί σταδιακά στην κυκλική διατομή εξόδου.
Η δεύτερη μέθοδος που χρησιμοποιείται για τον υπολογισμό της γεωμετρίας του σπειροειδούς κελύφους είναι η μέθοδος της σταθερής μέσης ταχύτητας. Η μέθοδος αυτή βασίζεται στην αρχή της σταθερής μέσης ταχύτητας της ροής στις διάφορες διατομές και υπολογίζει τη διατομή του σπειροειδούς κελύφους συναρτήσει της γωνίας περιστροφής του μονάδας αναφοράς του προωθούμενου ρευστού (όγκος ελέγχου όπως αναφέρθηκε παραπάνω). Η αφορμή για τη χρησιμοποίηση αυτή της μεθόδου δόθηκε από τη διαπίστωση ότι υπήρξαν σημαντικές αποκλίσεις στη διανομή της ταχύτητας στο τμήμα εξόδου σε σπειροειδή κελύφη που υπολογίζονταν με τη μέθοδο της διατήρησης της συστροφής. Ολοκληρώνοντας την αναφορά στο σπειροειδές κέλυφος σημειώνουμε ότι μέθοδος της διατήρησης της συστροφής δίνει αντλίες με λίγο μεγαλύτερο βαθμό απόδοσης, ενώ η μέθοδος της σταθερής μέσης ταχύτητας δίνει περισσότερο ομοιόμορφη διανομή της στατικής πίεσης στο σπειροειδές κέλυφος.
• Διαχύτης.
Το τμήμα εξόδου μπορεί να έχει τη μορφή διαχύτη, ο οποίος μπορεί να είναι κατασκευασμένος με ή χωρίς πτερύγια. Ο διαχύτης χωρίς πτερύγια δεν είναι παρά ένα αξονοσυμμετρικό κέλυφος οδήγησης της ροής, εντός του οποίου η περιφερειακή ταχύτητα μεταβάλλεται αντίστροφα ανάλογα προς την ακτίνα ενώ η ακτινική ταχύτητα ικανοποιεί την αρχή της συνέχειας. Δεν αποτελεί καλή λύση γιατί η διαδρομή του ρευστού μέχρι τη φλάντζα εξόδου είναι μεγάλη όπως επίσης και οι αντίστοιχες απώλειες τριβής.
Ο διαχύτης με πτερύγια δεν είναι παρά μια ακίνητη ακτινική στεφάνη πτερυγίων διατεταγμένη γύρω από την πτερωτή. Τα πτερύγια της στεφάνης επιτυγχάνουν σε μικρή σχετικά ακτινική απόσταση την επιθυμητή επιβράδυνση της ταχύτητας που έχει το ρευστό στην έξοδο της πτερωτής. Όταν χρησιμοποιείται σχεδιασμός τύπου διαχύτη με πτερύγια σε μικρού μεγέθους αντλίες προκύπτουν ιδιαίτερα μεγάλες απώλειες τριβής. Από την άλλη πλευρά σε αντλίες με μικρό ειδικό αριθμό στροφών συχνά μια στεφάνη διαχύτη με πτερύγια παρεμβάλλεται μεταξύ πτερωτής και σπειροειδούς κελύφους. Ο διαχύτης στην περίπτωση αυτή επιτυγχάνει μια καταρχήν επιβράδυνση της ροής πριν το ρευστό προχωρήσει στο σπειροειδές κέλυφος και παράλληλα μια μείωση των υδραυλικών απωλειών.
Η πτερωτή
Για το σχεδιασμό της πτερωτής δύο είναι τα καθοριστικά σημεία. Το πρώτο είναι ο υπολογισμός της γωνίας κλίσης των πτερυγίων στη διατομή εξόδου της πτερωτής και το δεύτερο είναι ο καθορισμός του αριθμού των πτερυγίων της πτερωτής.
Αναφορικά με τη γωνία κλίσης των πτερυγίων είναι γνωστό από τη μηχανική των ρευστών ότι αυτή συνδέεται άμεσα με την κλίση της ιδεατής αλλά και πραγματικής χαρακτηριστικής H-V μιας φυγοκεντρικής αντλίας. Σημειώνουμε πως όσο μειώνεται η γωνία κλίσης των πτερυγίων, τόσο αυξάνεται η απόλυτη τιμή της κλίσης της πραγματικής χαρακτηριστικής καμπύλης λειτουργίας H-V. Αυτό ευνοεί την ευστάθεια της λειτουργίας μιας αντλητικής εγκατάστασης με θετικό μανομετρικό. Στις περιπτώσεις αυτές που αποτελούν και τη μεγάλη πλειοψηφία η γωνία κλίσης κυμαίνεται μέσα σε ένα εύρος 17-35 μοιρών και συνήθως επιλέγεται να είναι 20–25 μοίρες. Στις ειδικές περιπτώσεις που δεν είναι απαιτητό ένα θετικό μανομετρικό, όπως στους κυκλοφορητές των κτιριακών δικτύων, δεν τίθεται πρόβλημα ευστάθειας λειτουργίας της συνολικής αντλητικής εγκατάστασης, οπότε η γωνία κλίσης παίρνει μεγαλύτερη τιμή (μέχρι τις 90 μοίρες), δεδομένου άλλωστε ότι με μεγαλύτερη γωνία κλίσης επιτυγχάνεται το επιθυμητό σημείο λειτουργίας με μικρότερες διαστάσεις πτερωτής αλλά και της αντλίας συνολικά.
Το πλήθος των πτερυγίων της πτερωτής με βάση τη θεωρία των φυγοκεντρικών αντλιών συνδέεται άμεσα με το βαθμό απόδοσης της πτερωτής και κατ’ επέκταση και της αντλίας καθώς όσο περισσότερα είναι τα πτερύγια τόσο μεγαλύτερος είναι ο βαθμός απόδοσης. Ωστόσο ο ιδεατός βαθμός απόδοσης της πτερωτής είναι αντίστροφα ανάλογος με τη γωνία κλίσης των πτερυγίων και από αυτόν επίσης εξαρτάται το μέσο πραγματικό τρίγωνο των ταχυτήτων εξόδου. Από την άλλη πλευρά η αύξηση του πλήθους των πτερυγίων επιφέρει αύξηση των απωλειών τριβής και κατά συνέπεια μείωση του υδραυλικού βαθμού απόδοσης της αντλίας. Έτσι τελικά έχουμε για κάθε περιοχή τιμών της γωνίας κλίσης των πτερυγίων να υπολογίζεται ένας βέλτιστος αριθμός πτερυγίων, ώστε να βελτιστοποιείται το γινόμενο η1 * η2, όπου η1 είναι ο ιδεατός βαθμός απόδοσης της πτερωτής και η2 ο υδραυλικό βαθμός απόδοσης της αντλίας.
Δακτύλιοι φθοράς (Wear Rings)
Ένα άλλο δομικό στοιχείο των φυγοκεντρικών αντλιών είναι οι δακτύλιοι φθοράς. Αυτοί έχουν συγκεκριμένη διαμόρφωση ώστε να επιτυγχάνουν μια δακτυλιοειδή σχισμή μεταξύ του ακίνητου κελύφους και της πτερωτής. Η σχισμή αφήνει ένα συγκεκριμένο κατά περίπτωση ακτινικό διάκενο και έχει ένα επίσης συγκεκριμένο μήκος. Σκοπός της διαμόρφωσης λαβυρίνθων με τη χρήση των δακτυλίων φθοράς είναι η διατήρηση των ογκομετρικών απωλειών στην επιθυμητή χαμηλή τιμή οπότε η αντίστοιχη τιμή του ογκομετρικού βαθμού απόδοσης να έχει την τιμή που προδιαγράφεται. Οι δακτύλιοι φθοράς είναι στις περιπτώσεις αφαιρετοί και μπορούν να αντικατασταθούν όταν έχουν φθαρεί αρκετά με χαμηλό κόστος, πολύ χαμηλότερο φυσικά από αυτό που θα απαιτείτο για την αντικατάσταση, είτε του κελύφους, είτε της πτερωτής.
ʼτρακτος
Η άτρακτος μεταφέρει τη ροπή στρέψης από τον κινητήρα προς την πτερωτή ή τις πτερωτές. Σε μια μόνιμη λειτουργία μιας φυγοκεντρικής αντλίας με σταθερή ταχύτητα περιστροφής η ροπή αυτή ισούται με τη ροπή αντιστάθμισης που προκύπτει από τις μηχανικές απώλειες κατά τη λειτουργία. Πάντως καθώς η άτρακτος είναι προσδεδεμένη στην πτερωτή παραλαμβάνει επίσης εκτός από τη μηχανική ροπή αντίστασης και αντιστάσεις «υδραυλικής προέλευσης» που προέρχονται από τις αξονικές και ακτινικές δυνάμεις που αναπτύσσονται στην/στις πτερωτές καθώς αυτή/αυτές μετακινούν το ρευστό. Το σύνολο των προβλεπόμενων να εφαρμοστούν στην άτρακτο δυνάμεων και ροπών επιβάλλει καταρχήν ένα στατικό υπολογισμό στη φάση του σχεδιασμού της. Δεδομένου του μεγάλου κατά κανόνα μήκους της ατράκτου πρέπει να λαμβάνεται υπόψη και η ελαστικότητά της. Στόχος μας είναι να έχουμε κατά τη λειτουργία μικρή κλίση και βέλος κάμψης της ατράκτου για να μην επηρεάζεται η λειτουργία του πλήθους των συνδεόμενων με αυτήν εξαρτημάτων. Παράλληλα πρέπει να μελετηθεί η ιδιοσυχνότητα του μηχανικού υποσυστήματος άτρακτος-πτερωτή ώστε να μην συμπέσει με την ιδιοσυχνότητα του συνολικού στρεφομένου συστήματος και προκληθούν έτσι αυξημένες καταπονήσεις και συνεπώς ανεπιθύμητα μεγάλες παραμορφώσεις στην άτρακτο κατά τη λειτουργία.
Παρελκόμενα εξαρτήματα
Από κατασκευαστική σκοπιά η άτρακτος πρέπει να διαθέτει τις κατάλληλες ανοχές για να λειτουργεί σωστά ένα πλήθος καθοριστικών για τη λειτουργία της αντλίας παρελκομένων εξαρτημάτων τα κυριότερα των οποίων είναι οι σαλαμάστρες και τα έδρανα στήριξης.
Γύρω από τον άξονα των αντλιών τοποθετούμε σαλαμάστρες για να επιτύχουμε στεγανότητα. Το πρόβλημα της στεγανότητας είναι από τα σημαντικότερα για το σχεδιασμό και τη λειτουργία μιας αντλίας. Αντιμετωπίζεται με τη χρήση στυπιοθλιπτών των οποίων σκοπός είναι η εξασφάλιση της στεγανότητας της αντλίας με το εξωτερικό περιβάλλον στο σημείο όπου η άτρακτος διαπερνά το σταθερό κέλυφος της αντλίας. Στην περίπτωση όπου το ύψος της αντλίας είναι σημαντικό οπότε κατά την εκκίνησή της, η στατική πίεση στο σημείο εξόδου της ατράκτου πέσει κάτω από την ατμοσφαιρική, σκοπός του στυπιοθλίπτη είναι να εμποδίσει την είσοδο του αέρα από το περιβάλλον. Σε αντίθετη περίπτωση η κίνηση της αντλίας γίνεται προβληματική. Διακρίνουμε δύο ειδών στυπιοθλίπτες:
1)Τους συμβατικούς με στυπία (σαλαμάστρα) στους οποίους η στεγανότητα εξασφαλίζεται από τη συμπίεση των στυπίων μέσω του στυπιοθλίπτου.
2)Τους μηχανικούς στους οποίους η στεγανότητα εξασφαλίζεται με την επαφή δύο λείων δίσκων, ενός στρεφόμενου με την άτρακτο και ενός μη στρεφόμενου.
Έδρανα
Μια άλλη σημαντική παράμετρος στο σχεδιασμό των αντλιών είναι η στήριξη της ατράκτου, η οποία επιτυγχάνεται με τη βοήθεια εδράνων. Σκοπός των εδράνων είναι η στήριξη της ατράκτου τόσο κατά την αξονική όσο και κατά την ακτινική διεύθυνση ώστε να εξασφαλίζεται η λειτουργία της πτερωτής. Για να επιτευχθεί αυτό θα πρέπει τα έδρανα να μπορούν να παραλάβουν και να μεταφέρουν στο στερεό σώμα της αντλίας τις αξονικές και ακτινικές δυνάμεις που αναπτύσσονται στην πτερωτή, στο σημείο μετάδοσης της κίνησης, καθώς και το ίδιο βάρος της ατράκτου. Στη γενική περίπτωση η άτρακτος των αντλιών έχει δύο έδρανα, οπότε οι δυνάμεις που αναπτύσσονται σ’ αυτά προκύπτουν από την ισορροπία των εξωτερικών δυνάμεων, σύμφωνα με τη μηχανική του στερεού σώματος. Στις τυποποιημένες αντλίες ή αντλίες γενικής χρήσης χρησιμοποιούνται έδρανα κύλισης (ρουλεμάν), παρά το γεγονός ότι είναι ακριβότερα από τα έδρανα ολίσθησης, διότι έχουν μια σειρά άλλων πλεονεκτημάτων. Βρίσκονται εύκολα στο εμπόριο σε όλα τα μεγέθη και τους τύπους, έχουν 25-50% μικρότερες απώλειες, απαιτούν μικρότερες διαστάσεις και εξασφαλίζουν λειτουργία με μικρότερες ανοχές.
Τύποι και εφαρμογές
Οι φυγοκεντρικές αντλίες διακρίνονται σε οριζόντιες και κάθετες με βάση το κριτήριο της διεύθυνσης της γραμμής αναρρόφησης, σε ακτινικής και αξονικής ροής με βάση το κριτήριο της κατεύθυνσης της ροής του καταθλιβόμενου ρευστού, σε απλής και διπλής αναρρόφησης με βάση το κριτήριο της μορφής της χρησιμοποιούμενης πτερωτής και σε μονοβάθμιες και πολυβάθμιες με βάση το κριτήριο του αριθμού των στροφείων ή πτερωτών που χρησιμοποιούν.
Μολονότι όπως καταδεικνύεται παραπάνω υπάρχει μια μεγάλη γκάμα φυγοκεντρικών αντλιών υπάρχουν κοινά συγκριτικά πλεονεκτήματά όλων των τύπων των φυγοκεντρικών αντλιών σε σχέση με τους άλλους τύπους αντλιών. Αυτά είναι η στρωτή και ομαλή λειτουργία τους (αν τις συγκρίνουμε π.χ με τις παλινδρομικές) αλλά κυρίως η ευκαμψία λειτουργίας τους με την έννοια της δυνατότητας επιλογής του επιθυμητού εύρους λειτουργίας κατά το διάγραμμα H-V, (η επιλογή αυτή γίνεται με βάση κατασκευαστικές και λειτουργικές παραμέτρους, π.χ διάμετρο στροφείου, ταχύτητα περιστροφής, κ.λ.π). Παράλληλα οι φυγοκεντρικές αντλίες απαιτούν κατά κανόνα μικρό χώρο συγκριτικά με άλλους τύπους αντλιών για το ίδιο μανομετρικό ή παροχή. Οι φυγοκεντρικές αντλίες πάντως έχουν τη δυνατότητα να προσφέρουν τύπους αντλιών με πολύ μεγάλες παροχές που οι άλλοι τύποι αντλιών αδυνατούν να επιτύχουν (με μια εύλογη τεχνοοικονομικά κατασκευή) και για το λόγο αυτό συνήθως προτιμώνται σε γραμμές μεγάλων παροχών.
Παρακάτω παρουσιάζονται τα κύρια κατασκευαστικά και λειτουργικά χαρακτηριστικά ορισμένων βασικών τύπων αντλιών καθώς και οι ιδιαίτερες εφαρμογές τους.
Μονοβάθμιες αντλίες απλής αναρρόφησης
Οι μονοβάθμιες αντλίες απλής αναρρόφησης έχουν μεγάλη χρήση γιατί καλύπτουν εκτεταμένες τεχνικές εφαρμογές (ύδρευση, άρδευση, κυκλοφορία υγρών σε βιομηχανίες κ.λ.π). Όλοι σχεδόν οι κατασκευαστές αντλιών κατασκευάζουν πλήρεις σειρές τυποποιημένων αντλιών αυτού του τύπου για ταχύτητα περιστροφής 1450 και 2900 RPM, που καλύπτουν την περιοχή παροχών από V = 6,0-500,0 m3/h και ολικών υψών Η = 15-80 mΣΥ. Μια πολύ πρακτική διαμόρφωση των μονοβάθμιων φυγοκεντρικών αντλιών που συνηθίζεται στη χημική βιομηχανία και είναι οι λεγόμενες in-line αντλίες, οι οποίες τοποθετούνται συνήθως με κατακόρυφο τον άξονα. Σ’ αυτές η διατομή εισόδου βρίσκεται στην ίδια ευθεία με τη διατομή εξόδου με αποτέλεσμα η αντλία να παρεμβάλλεται στη σωληνογραμμή χωρίς την παρέμβαση καμπυλών. Μια άλλη συνηθισμένη διαμόρφωση των μονοβάθμιων αντλιών που εφαρμόζεται συνήθως για τη διακίνηση υγρών ή σε δίκτυα θέρμανσης – ψύξης (κυκλοφορητές), είναι αυτή στην οποία ο ηλεκτροκινητήρας προσαρμόζεται με φλάντζα πάνω στο σώμα της αντλίας και έχει κοινή άτρακτο με αυτήν. Αυτές οι αντλίες ονομάζονται monoblock και κατασκευάζονται για παροχές από 10-80 m3/h και μανομετρικά ύψη 8-50 mΣΥ.
Αντλίες διπλής αναρρόφησης
Αναφορικά με το σχεδιασμό των πτερωτών έχουμε τις απλές και τις διπλές πτερωτές καθώς επίσης τις ανοικτές και τις κλειστές πτερωτές. Οι αντλίες απλού στροφείου ή απλής πτερωτής έχουν δύο ανοίγματα, ένα από κάθε πλευρά. Το πρώτο είναι για την εισαγωγή του υγρού, ενώ το δεύτερο χρησιμεύει για την είσοδο του άξονα από τον κινητήρα ή τη μηχανή που μας προσδίδει την κίνηση. Ένα τρίτο ακτινικό άνοιγμα αποτελεί τον αγωγό εξόδου. Εκτός όμως από τις «μονές» πτερωτές υπάρχουν και οι διπλές πτερωτές που είναι συμμετρικές ως προς επίπεδο κάθετο σον άξονά τους.
Χρησιμοποιούμε αντλίες διπλής αναρρόφησης όταν θέλουμε να αυξήσουμε τη ροή. Στις αντλίες διπλής αναρρόφησης κάθε μια πτερωτή διακινεί το μισό της συνολικής παροχής δηλαδή V’= V/2, οπότε ο ειδικός αριθμός στροφών της πτερωτής χαρακτηρίζεται από την παροχή V’. Οι αντλίες διπλής αναρρόφησης κατασκευάζονται με σκοπό τη μείωση του ειδικού αριθμού στροφών (ο οποίος είναι πλέον συνάρτηση του V’ αντί του V) ώστε αυτός να έχει τιμές μεταξύ 2.000 και 4.000 (V σε m3/h), οπότε η πτερωτή έχει έξοδο ακτινικής ροής και ο βαθμός απόδοσης της αντλίας είναι υψηλός. Λόγω της ιδιομορφίας όλων των τμημάτων της αντλίας διπλής αναρρόφησης (διαμπερής άτρακτος, τμήμα εισόδου κ.λ.π), οι αντλίες διπλής αναρρόφησης κατασκευάζονται μόνο για μεγάλα μεγέθη και συγκεκριμένα για παροχές V = 500-8.000 m3/h και ολικά μανομετρικά ύψη 42-128 mΣΥ. Οι αντλίες διπλής αναρρόφησης είναι συνήθως αντλίες οριζόντιου άξονα.
Πολυβάθμιες αντλίες
Οι αντλίες που κατασκευάζονται με πολλά στροφεία σε σειρά συνιστούν τις πολυβάθμιες αντλίες. Σε αυτούς τους τύπους των φυγοκεντρικών αντλιών η ποσότητα του υγρού που μεταφέρεται από τα στροφεία είναι πάντοτε η ίδια. Η κάθε πτερωτή χρησιμεύει μόνο για να αυξάνει την πίεση. Στην έξοδο της αντλίας το υγρό αποκτά ταχύτητα ίση προς την ταχύτητα που θα είχε αν είχαμε μόνο μια πτερωτή, ενώ η τελική πίεση δίνεται από τη διαφορά πίεσης που επιτυγχάνεται από τη μεμονωμένη λειτουργία της μιας πτερωτής, αν αυτή η τιμή πολλαπλασιαστεί επί τον αριθμό των πτερωτών. Οι πολυβάθμιες αντλίες χρησιμοποιούνται για να καλύψουν ανάγκες όπου απαιτείται μεγάλο μανομετρικό με σχετικά μικρές παροχές. Ο αριθμός των βαθμίδων για δεδομένη πίεση και παροχή λειτουργίας υπολογίζεται έτσι ώστε ο ειδικός αριθμός στροφών κάθε πτερωτής να είναι της τάξης του 2.500 (V σε m3/h) και με αυτόν τον τρόπο επιτυγχάνεται υψηλός ολικός βαθμός απόδοσης
Ειδικές φυγοκεντρικές αντλίες
Ο συνηθέστερος τύπος ειδικών αντλιών είναι οι αντλίες λυμάτων και οι αντλίες υγρών – στερεών μιγμάτων (π.χ μίγματα νερού με πέτρες, χώματα ή άλλα στερεά για την υγρή μεταφορά υλικών). Η συγκέντρωση και το είδος των μεταφερόμενων στερεών λαμβάνεται υπόψη στην επιλογή των υλικών των διαφόρων τμημάτων της αντλίας ώστε να αντέχουν ικανοποιητικά στη μηχανική διάβρωση, ενώ για τη σχεδίαση της αντλίας λαμβάνεται υπόψη η μέγιστη διάμετρος του στερεού σώματος που μπορεί να περάσει από την αντλία.
Οι αντλίες λυμάτων ή στερεών είναι πάντοτε μονοβάθμιες. Στην περίπτωση οριζόντιου άξονα έχουν την πτερωτή σε πρόβολο, ενώ στην περίπτωση κατακόρυφου άξονα είναι τύπου monoblock με στεγανό υποβρύχιο κινητήρα. Οι αντλίες λυμάτων σχεδιάζονται με αρκετά μεγάλο πλάτος πτερωτής και σπειροειδούς κελύφους, έτσι ώστε αυτά να επιτρέπουν τη διέλευση στερεών σωμάτων μέχρι ενός ορισμένου μεγέθους.
Αντλίες αξονικής ροής
Οι αντλίες αξονικής ροής χρησιμοποιούνται συνήθως στην άντληση νερού. Οι αντλίες αυτές διακινούν υγρά σε κατεύθυνση παράλληλη, προς τον άξονά τους. Το διακινούμενο υγρό στις αντλίες αξονικής ροής κινείται από ένα στροφείο όμοιο με την προπέλα ενός πλοίου. Τέτοιες αντλίες χρησιμοποιούμε σε συστήματα που έχουν μεγάλη ροή και χαμηλή κατάθλιψη.
