Τα πλαστικά γρανάζια αποτελούν μια εναλλακτική λύση στα συστήματα μετάδοσης ισχύος, παρουσιάζοντας ορισμένα πλεονεκτήματα αλλά και κάποιους περιορισμούς σε σύγκριση με τα μεταλλικά γρανάζια.
Γράφει ο κ. Χρίστος Καλλίγερος*
Τα γρανάζια αποτελούν βασικά στοιχεία της μετάδοσης ισχύος εδώ και αιώνες, με κύριο υλικό κατασκευής τους το χάλυβα. Ωστόσο, η ραγδαία ανάπτυξη των πολυμερών υλικών και της τεχνολογίας κατεργασίας τους, έχει φέρει στο προσκήνιο μια εναλλακτική λύση: τα πλαστικά γρανάζια.
Από απλές οικιακές συσκευές μέχρι ιατροτεχνολογικό εξοπλισμό και συστήματα αυτοκινήτων, τα πλαστικά γρανάζια έχουν βρει πλέον τη θέση τους σε πληθώρα εφαρμογών. Η χρήση τους δεν είναι μόνο μια οικονομική επιλογή, αλλά συχνά μια τεχνικά πλεονεκτική λύση, που προσφέρει χαρακτηριστικά που τα μεταλλικά γρανάζια δεν μπορούν εύκολα να επιτύχουν.
Τύποι και κατηγορίες πλαστικών γραναζιών
Τα πλαστικά γρανάζια μπορούν να κατασκευαστούν από διάφορα πολυμερή, ανάλογα με τις απαιτήσεις της εφαρμογής. Τα πιο συχνά χρησιμοποιούμενα υλικά είναι:
- Νάιλον πολυαμίδιο (polyamide [PA], PA6, PA66): Ευρέως χρησιμοποιούμενο λόγω καλής μηχανικής αντοχής, ανθεκτικότητας στη φθορά και ευκολίας κατεργασίας.
- Πολυοξυμεθυλένιο (Polyoxymethylene [POM]): Έχει πολύ καλή διαστασιακή σταθερότητα και αντοχή στην τριβή.
- Τερεφθαλικό πολυβουτυλένιο (polybutylene terephthalate [PBT]): Χαμηλότερη απορρόφηση υγρασίας και καλύτερη χημική αντοχή.
- Πολυαιθεροαιθερική κετόνη (polyether ether ketone [PEEK]): Πολυμερές υψηλής απόδοσης με εξαιρετικές μηχανικές και θερμικές ιδιότητες.
- Πολυτετραφθοροαιθυλένιο (polytetrafluoroethylene [PTFE], γνωστό ως τεφλόν): Χρησιμοποιείται κυρίως ως επίστρωση, λόγω των αυτολιπαινόμενων ιδιοτήτων του.
Η επιλογή υλικού εξαρτάται από παραμέτρους όπως είναι οι θερμοκρασίες λειτουργίας, οι μηχανικές καταπονήσεις, η παρουσία λιπαντικού και η έκθεση σε χημικά.
Αντικατάσταση μεταλλικών γραναζιών με αντίστοιχα πλαστικά
Πλεονεκτήματα πλαστικών γραναζιών
Τα πλαστικά γρανάζια έχουν αρκετά πλεονεκτήματα σε σύγκριση με τα μεταλλικά, και μερικά από αυτά τα πλεονεκτήματα είναι τα εξής:
-Χαμηλό βάρος: Το βασικότερο πλεονέκτημα των πλαστικών είναι η πυκνότητά τους. Ένα πλαστικό γρανάζι μπορεί να ζυγίζει έως και 80% λιγότερο από ένα μεταλλικό, γεγονός που μειώνει το συνολικό βάρος του μηχανισμού, βελτιώνει την κατανάλωση ενέργειας (π.χ. στα ηλεκτρικά οχήματα) και μειώνει την αδράνεια των κινούμενων μερών.
-Αυτολιπαινόμενες ιδιότητες: Ορισμένα πλαστικά όπως το POM και το PTFE έχουν χαμηλό συντελεστή τριβής και μπορούν να λειτουργούν χωρίς εξωτερική λίπανση. Αυτό καθιστά τα πλαστικά γρανάζια ιδανικά για εφαρμογές όπου η χρήση λιπαντικού δεν είναι επιθυμητή (όπως στον ιατρικό εξοπλισμό ή σε τρόφιμα).
-Αθόρυβη λειτουργία: Το πλαστικό έχει εγγενή απορροφητικότητα κραδασμών και χαμηλότερη δυσκαμψία από τα μέταλλα, γεγονός που μειώνει το θόρυβο λειτουργίας των γραναζιών. Γι’ αυτό χρησιμοποιούνται ευρέως σε οικιακές συσκευές, εκτυπωτές και άλλα προϊόντα όπου ο θόρυβος είναι κρίσιμος παράγοντας.
-Αντοχή στη διάβρωση και χημική σταθερότητα: Σε αντίθεση με τα μεταλλικά γρανάζια, τα πλαστικά δεν διαβρώνονται, ενώ εμφανίζουν καλύτερη συμπεριφορά σε χημικά περιβάλλοντα. Αυτό τα καθιστά ιδανικά για αντλίες, βαλβίδες και εφαρμογές σε υγρά περιβάλλοντα.
-Χαμηλότερο κόστος παραγωγής (για μεγάλες ποσότητες): Η κατασκευή πλαστικών γραναζιών μέσω καλουπιών έγχυσης (injection molding) είναι ιδιαίτερα οικονομική για μεγάλες ποσότητες. Επιπλέον, επιτρέπει την παραγωγή πολύπλοκων γεωμετριών με υψηλή ακρίβεια και χωρίς την ανάγκη για περαιτέρω κατεργασία.
Μειονεκτήματα πλαστικών γραναζιών
Παρά τα πλεονεκτήματα, τα πλαστικά γρανάζια παρουσιάζουν και σημαντικά μειονεκτήματα που περιορίζουν τις εφαρμογές τους. Μερικά από τα μειονεκτήματα αυτά είναι τα εξής:
-Χαμηλότερη αντοχή σε φορτία: Σε γενικές γραμμές, τα πλαστικά έχουν πολύ χαμηλότερη αντοχή σε σύγκριση με τα μέταλλα. Αυτό σημαίνει ότι σε εφαρμογές όπου υπάρχουν μεγάλα φορτία, υψηλές ταχύτητες ή συχνές αντιστροφές κίνησης, τα πλαστικά γρανάζια ενδέχεται να φθαρούν ή να καταστραφούν ταχύτερα.
-Περιορισμένη θερμική αντοχή: Τα περισσότερα θερμοπλαστικά υλικά μαλακώνουν ή χάνουν τις μηχανικές τους ιδιότητες σε θερμοκρασίες άνω των 100 – 150°C. Αντιθέτως, τα μεταλλικά γρανάζια λειτουργούν απρόσκοπτα σε πολύ υψηλότερες θερμοκρασίες.
-Απορρόφηση υγρασίας και θερμική διαστολή: Υλικά όπως το νάιλον έχουν την τάση να απορροφούν υγρασία, γεγονός που επηρεάζει τις διαστάσεις και την ακρίβεια των γραναζιών. Επιπλέον, η θερμική διαστολή των πλαστικών είναι πολύ μεγαλύτερη από αυτή των μετάλλων, κάτι που πρέπει να λαμβάνεται υπόψη στο σχεδιασμό.
-Περιορισμένη διάρκεια ζωής υπό κόπωση: Σε κυκλικά φορτία και παρατεταμένη λειτουργία, τα πλαστικά εμφανίζουν μειωμένη αντοχή κόπωσης σε σχέση με τα μέταλλα, γεγονός που περιορίζει το χρόνο ζωής τους σε απαιτητικές εφαρμογές.

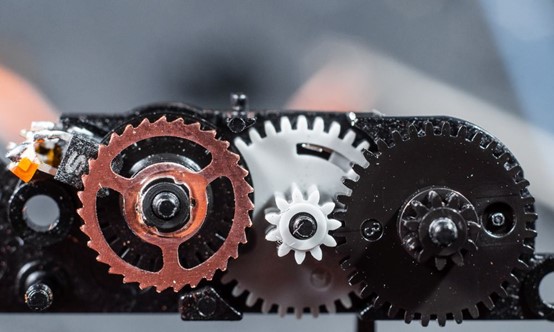

Πλαστικά γρανάζια
Σύγχρονες εφαρμογές και τάσεις
Η αυξανόμενη χρήση των πλαστικών γραναζιών δεν είναι τυχαία. Οι εξελίξεις σε επίπεδο υλικών και μεθόδων κατεργασίας έχουν ανοίξει το δρόμο για εφαρμογές που παλιότερα θεωρούνταν ακατάλληλες για πλαστικά. Στον τομέα της αυτοκινητοβιομηχανίας, όπου η ηλεκτροκίνηση κερδίζει συνεχώς έδαφος, παρατηρείται έντονη στροφή προς τα ελαφρά, αθόρυβα και λιγότερο ενεργοβόρα εξαρτήματα. Τα πλαστικά γρανάζια χρησιμοποιούνται πλέον ευρέως σε συστήματα καθισμάτων, παραθύρων, καθρεφτών και συστήματα θέρμανσης, εξαερισμού και κλιματισμού (heating, ventilation, air conditioning [HVAC]).
Επίσης η τεχνολογία της τρισδιάστατης εκτύπωσης έχει επιταχύνει την κατασκευή πρωτοτύπων και λειτουργικών εξαρτημάτων από θερμοπλαστικά, επιτρέποντας την εύκολη και φθηνή παραγωγή προσαρμοσμένων γραναζιών για έρευνα και ανάπτυξη. Εξοπλισμοί όπως αντλίες έγχυσης, αναλυτές αίματος και συστήματα ακρίβειας απαιτούν εξαρτήματα με χαμηλό θόρυβο, μικρές διαστάσεις και από μη τοξικά υλικά, με τα πλαστικά γρανάζια να αποτελούν ιδανική λύση για τις συγκεκριμένες εφαρμογές. Τέλος, η χρήση πλαστικών εξαρτημάτων επεκτείνεται και στο χώρο της μικρορομποτικής και των συστημάτων αυτοματισμού χαμηλής ισχύος, λόγω της ευκολίας ενσωμάτωσης και προσαρμογής τους σε πολύπλοκες κινηματικές διατάξεις.
Συμπεράσματα
Τα πλαστικά γρανάζια, αν και δεν μπορούν να αντικαταστήσουν τα μεταλλικά σε όλες τις περιπτώσεις, καλύπτουν ένα συνεχώς διευρυνόμενο φάσμα εφαρμογών. Η σωστή επιλογή υλικού, η κατάλληλη μελέτη φορτίων και περιβαλλοντικών συνθηκών, καθώς και ο προσεκτικός σχεδιασμός, καθιστούν τα πλαστικά γρανάζια όχι απλώς εναλλακτική λύση, αλλά πολλές φορές τη βέλτιστη λύση.
Η τεχνολογία δεν σταματά. Με την είσοδο προηγμένων σύνθετων πολυμερών και νανοϋλικών, αναμένεται ότι τα πλαστικά γρανάζια θα συνεχίσουν να κερδίζουν έδαφος, μεταβάλλοντας τις ισορροπίες στην παγκόσμια αγορά της μετάδοσης ισχύος.
*ο κ. Χρίστος Καλλίγερος είναι διδάκτορας μηχανικός και επιστημονικός συνεργάτης του Εργαστηρίου Στοιχείων Μηχανών του Εθνικού Μετσόβιου Πολυτεχνείου.
Μότο:
Τα πλαστικά γρανάζια δεν διαβρώνονται και εμφανίζουν καλύτερη συμπεριφορά σε χημικά περιβάλλοντα, σε σχέση με τα μεταλλικά γρανάζια
