Στην εποχή του Industry 4.0, η ανακατασκευή μπαταριών δεύτερης ζωής (Second-Life EV Batteries) μπορεί να πραγματοποιηθεί μέσω υβριδικής κατεργασίας προσθετικής και αφαιρετικής παραγωγής, με χρήση προηγμένων σύνθετων υλικών και με ρομποτικό αυτοματισμό.
Γράφει ο κ. Δ. Μπάρκας*
Η ραγδαία διείσδυση της ηλεκτροκίνησης και των ηλεκτρικών οχημάτων (Electric Vehicles [EV]) σε παγκόσμιο επίπεδο έχει οδηγήσει σε μια άνευ προηγουμένου αύξηση της ζήτησης για συσσωρευτές ιόντων λιθίου (Li-ion). Ωστόσο, η διαχείριση του τέλους κύκλου ζωής (end of life) αυτών των μπαταριών αποτελεί μια από τις μεγαλύτερες περιβαλλοντικές και οικονομικές προκλήσεις της τρέχουσας δεκαετίας. Όταν η χωρητικότητα μιας μπαταρίας ηλεκτρικού οχήματος μειωθεί στο 70-80% της αρχικής της ονομαστικής τιμής, καθίσταται ακατάλληλη για απαιτητικές συνθήκες κίνησης και επιτάχυνσης, αλλά διατηρεί σημαντικό ενεργειακό περιεχόμενο για στατικές εφαρμογές.
Η επαναχρησιμοποίηση αυτών των στοιχείων σε συστήματα αποθήκευσης ενέργειας μπαταριών (Battery Energy Storage Systems [BESS]) προσφέρει μια εξαιρετικά βιώσιμη εναλλακτική λύση, πλήρως ευθυγραμμισμένη με τις αρχές της κυκλικής οικονομίας και της πράσινης μετάβασης. Η παραδοσιακή ανακατασκευή αυτών των συστημάτων αντιμετωπίζει σοβαρά προβλήματα, εξαιτίας της ετερογένειας των γεωμετριών, της φυσικής φθοράς των υλικών και της παντελούς έλλειψης τυποποίησης μεταξύ των διαφόρων κατασκευαστών αυτοκινήτων.
Η τεχνική ανάλυση εξετάζει τη σύγκλιση της υβριδικής κατεργασίας –η οποία συνδυάζει την προσθετική παραγωγή (τριδιάστατη εκτύπωση) και την αφαιρετική κατεργασία (μηχανική κοπή ακριβείας)– με τον ρομποτικό αυτοματισμό και τα προηγμένα σύνθετα υλικά. Υπό το πρίσμα του Industry 4.0, η προσέγγιση αυτή επιτρέπει τη δημιουργία έξυπνων, ασφαλών και αποδοτικών συστημάτων BESS, μετατρέποντας ένα περιβαλλοντικό πρόβλημα σε μια κερδοφόρα και βιώσιμη βιομηχανική δραστηριότητα.
Η πρόκληση των μπαταριών δεύτερης ζωής
Η αποσυναρμολόγηση, ο έλεγχος και ο επανασχεδιασμός μπαταριών που προέρχονται από διαφορετικά μοντέλα οχημάτων ενέχει εξαιρετικά υψηλό βαθμό πολυπλοκότητας και κινδύνου. Οι κύριες προκλήσεις εντοπίζονται στα εξής σημεία:
- Μηχανική και γεωμετρική ετερογένεια: Τα battery packs διαφέρουν ριζικά σε σχήμα (κυλινδρικά, πρισματικά, ή στοιχεία τύπου pouch), στις μεθόδους σύνδεσης και στις δομές εσωτερικής στήριξης.
- Θερμική καταπόνηση και παραμορφώσεις: Η μακροχρόνια χρήση και η υποβάθμιση των υλικών προκαλούν μικροπαραμορφώσεις, διογκώσεις των στοιχείων και αλλοιώσεις των επιφανειών, αυξάνοντας τον κίνδυνο τοπικής υπερθέρμανσης και θερμικής διαφυγής (thermal runaway).
- Διασύνδεση στοιχείων και ηλεκτρικές επαφές: Οι παλιές συνδέσεις (busbars) πρέπει να αφαιρεθούν χωρίς να υποστεί την παραμικρή ζημιά ο ευαίσθητος πόλος της μπαταρίας, και στη συνέχεια να επανασχεδιαστούν και να τοποθετηθούν νέες συνδέσεις προσαρμοσμένες στις νέες απαιτήσεις τάσης και έντασης.
Η αποτελεσματική αντιμετώπιση αυτών των προκλήσεων είναι αδύνατο να επιτευχθεί με τις παραδοσιακές, άκαμπτες γραμμές παραγωγής. Απαιτούνται ευέλικτες παραγωγικές διαδικασίες που μπορούν να αναγνωρίζουν και να προσαρμόζονται σε πραγματικό χρόνο στις ιδιαιτερότητες κάθε εισερχόμενου συσσωρευτή.
Υβριδική κατεργασία
Η υβριδική κατασκευή αντιπροσωπεύει μια νέα αρχιτεκτονική παραγωγής, όπου η προσθετική κατασκευή (Additive Manufacturing [ΑΜ]) και η μηχανική κατεργασία ακριβείας (Subtractive Manufacturing [SM], όπως το φρεζάρισμα CNC) λαμβάνουν χώρα στον ίδιο εργασιακό χώρο, συχνά από το ίδιο μηχάνημα ή ρομποτικό σύστημα.

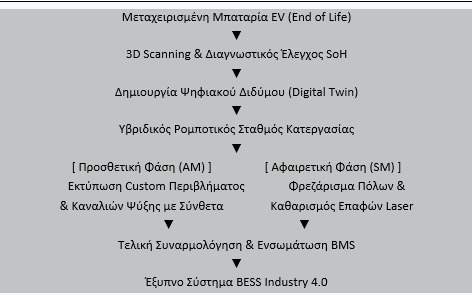

Ροή της υβριδικής διαδικασίας ανακατασκευής
Προσθετική φάση

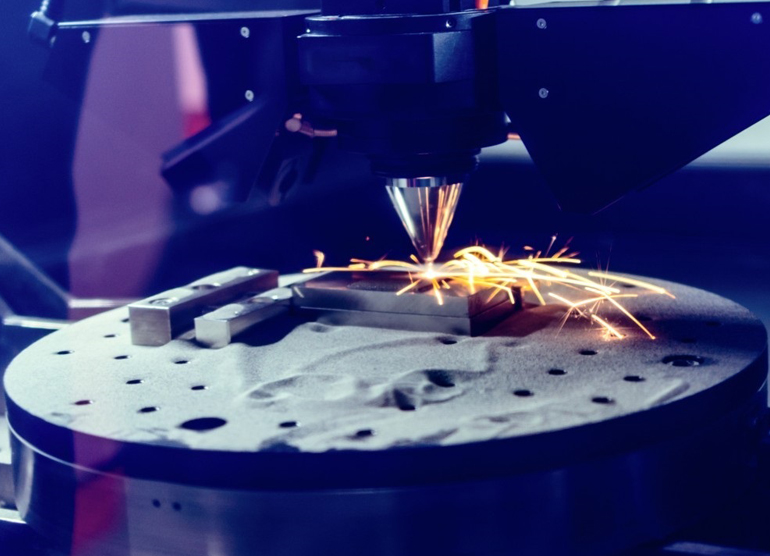

Στο πλαίσιο της ανακατασκευής συστημάτων BESS, η προσθετική παραγωγή χρησιμοποιείται για την επιτόπου (in situ) δημιουργία εξειδικευμένων περιβλημάτων (casing), εσωτερικών βάσεων στήριξης και προσαρμοσμένων καναλιών ψύξης. Με τη χρήση τεχνολογιών όπως είναι η κατευθυνόμενη εναπόθεση ενέργειας (Direct Energy Deposition [DED]) ή η συντηγμένη κοκκώδης κατασκευή (Fused Granular Fabrication [FGF]) για βιομηχανικά πολυμερή, είναι δυνατή η ταχεία κατασκευή δομών που αγκαλιάζουν με απόλυτη ακρίβεια τα χρησιμοποιημένα στοιχεία μπαταριών. Αυτό επιτρέπει την πλήρη κάλυψη των γεωμετρικών ατελειών ή διογκώσεων που απέκτησαν οι μπαταρίες κατά την πρώτη τους ζωή στο αυτοκίνητο.
Αφαιρετική φάση
Η αφαιρετική κατεργασία παρεμβαίνει αμέσως μετά ή ενδιάμεσα για να εξασφαλίσει τις αυστηρές μηχανικές ανοχές που απαιτούνται για την ασφαλή λειτουργία υψηλής τάσης. Περιλαμβάνει το φρεζάρισμα των επιφανειών επαφής των νέων συνδετικών ράβδων, τον καθαρισμό των οξειδωμένων πόλων με τεχνολογία laser ablation ή μηχανική κοπή, και τη διάνοιξη οπών ακριβείας και σπειρωμάτων για την τοποθέτηση αισθητήρων.
Η αφαιρετική φάση διορθώνει τις εγγενείς επιφανειακές ατέλειες και την τραχύτητα της τρισδιάστατης εκτύπωσης, προσφέροντας την απαραίτητη επιπεδότητα για τη βέλτιστη μεταφορά θερμότητας και τη σταθερή ηλεκτρική επαφή.
Προηγμένα σύνθετα υλικά
Η χρήση συμβατικών μετάλλων (όπως είναι το αλουμίνιο ή ο χάλυβας) για τα περιβλήματα και τα εσωτερικά διαμερίσματα των BESS αυξάνει σημαντικά το συνολικό βάρος, περιορίζει την ευελιξία σχεδιασμού και ενέχει μόνιμο κίνδυνο καταστροφικού βραχυκυκλώματος.
Η παρούσα προσέγγιση προτείνει τη χρήση προηγμένων σύνθετων υλικών με μήτρα πολυμερούς (PMC), ενισχυμένων με ίνες άνθρακα (CFRP) ή ίνες γυαλιού (GFRP), καθώς και θερμικά αγώγιμων πρόσθετων νανοϋλικών, όπως είναι ο γραφίτης, το γραφένιο ή οι νανοσωλήνες άνθρακα.
Τα κύρια πλεονεκτήματα σύνθετων υλικών στα BESS είναι:
- Εξαιρετική μηχανική αντοχή και χαμηλό βάρος: Προσφέρουν υψηλό λόγο αντοχής προς βάρος, εξασφαλίζοντας τη δομική ακεραιότητα των μεγάλων στατικών συστημάτων αποθήκευσης έναντι εξωτερικών κρούσεων, δονήσεων ή σεισμικών καταπονήσεων.
- Εγγενής ηλεκτρική μόνωση: Παρέχουν φυσική προστασία έναντι βραχυκυκλωμάτων μεταξύ των στοιχείων και του εξωτερικού περιβλήματος, εξαλείφοντας την ανάγκη για επιπλέον βαριά μονωτικά στρώματα.
- Βελτιστοποιημένη και κατευθυνόμενη θερμική διαχείριση: Τα σύνθετα υλικά με προσμείξεις νανοσωλήνων ή γραφενίου παρουσιάζουν ανισότροπη, κατευθυνόμενη θερμική αγωγιμότητα. Αυτό επιτρέπει την ταχύτατη απαγωγή της θερμότητας μακριά από τα ευαίσθητα στοιχεία των μπαταριών προς τα εξωτερικά συστήματα ψύξης, αποτρέποντας το φαινόμενο της θερμικής διαφυγής.
Ρομποτικός αυτοματισμός και κινηματική έξι αξόνων

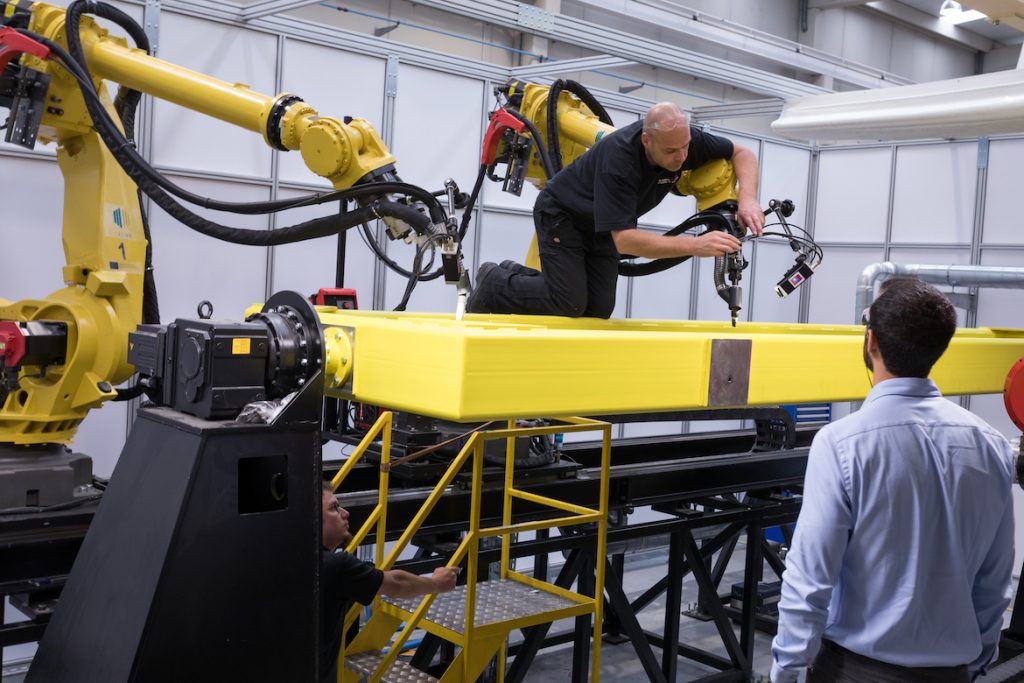

Η εφαρμογή της υβριδικής κατεργασίας σε αντικείμενα με εξαιρετικά μεταβλητή γεωμετρία, όπως είναι οι μπαταρίες δεύτερης ζωής, απαιτεί τη χρήση βιομηχανικών ρομποτικών βραχιόνων έξι ή περισσότερων αξόνων. Οι ρομποτικοί βραχίονες προσφέρουν τεράστιο όγκο εργασίας (workspace) και την απαραίτητη κινηματική ευελιξία για την προσέγγιση σύνθετων τρισδιάστατων επιφανειών από οποιαδήποτε γωνία.
Ο ρομποτικός βραχίονας εξοπλίζεται με έναν αυτόματο εναλλάξιμο τελικό ενεργοποιητή (tool changer). Η διάταξη αυτή του επιτρέπει να εναλλάσσει σε δευτερόλεπτα την κεφαλή εξώθησης πολυμερούς υλικού (extrusion head) με μια ισχυρή άτρακτο φρεζαρίσματος (milling spindle) ή μια κεφαλή καθαρισμού laser.
Η ακριβής τροχιά του ρομπότ δεν είναι προγραμματισμένη εκ των προτέρων, αλλά καθοδηγείται δυναμικά από συστήματα ελέγχου κλειστού βρόχου που λαμβάνουν δεδομένα σε πραγματικό χρόνο από αισθητήρες τρισδιάστατης όρασης (3D vision) και από συστήματα λέιζερ μέτρησης προφίλ.
Ψηφιακά δίδυμα
Το Industry 4.0 παρέχει το απαραίτητο ψηφιακό οικοσύστημα για την υποστήριξη και την αυτοματοποίηση αυτής της πολύπλοκης διαδικασίας. Η αρχιτεκτονική του συστήματος συνδέει άμεσα το φυσικό επίπεδο παραγωγής με το ψηφιακό επίπεδο ελέγχου. Κάθε εισερχόμενο battery pack σκανάρεται τρισδιάστατα με υψηλή ανάλυση για να δημιουργηθεί το ακριβές ψηφιακό του δίδυμο.
Το ψηφιακό αυτό μοντέλο περιλαμβάνει τόσο τη γεωμετρία όσο και τα ηλεκτρικά χαρακτηριστικά της μπαταρίας, όπως είναι η κατάσταση υγείας (State of Health [SoH]) και η εσωτερική αντίσταση, δεδομένα που αντλούνται από την ανάγνωση του αρχικού συστήματος διαχείρισης μπαταρίας (BMS) του αυτοκινήτου. Το ψηφιακό δίδυμο επιτρέπει την εκτέλεση προηγμένων προσομοιώσεων θερμικής και μηχανικής συμπεριφοράς του υπό κατασκευή BESS πριν καν ξεκινήσει η φυσική κατεργασία.

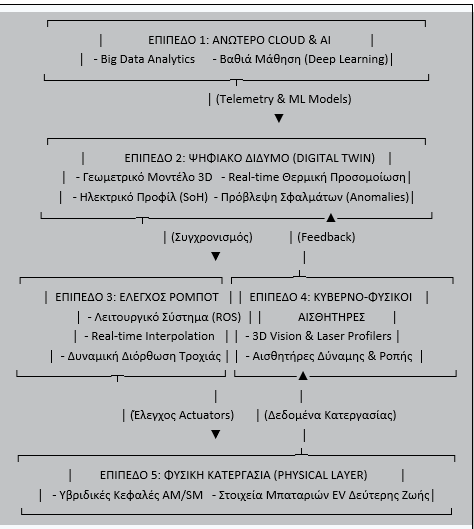

Κατανεμημένη αρχιτεκτονική Industry 4.0 και κλειστός βρόχος ελέγχου (Cyber-Physical System).
Μηδενικά σφάλματα
Κατά τη διάρκεια της υβριδικής κατεργασίας, αλγόριθμοι μηχανικής και βαθιάς μάθησης αναλύουν συνεχώς τη ροή δεδομένων από δεκάδες αισθητήρες (δυνάμεις κοπής, θερμοκρασία εναπόθεσης, κραδασμοί ατράκτου, ακουστική εκπομπή).
Εάν το σύστημα τεχνητής νοημοσύνης ανιχνεύσει την παραμικρή απόκλιση από το βέλτιστο πρότυπο (π.χ. τάση για εμφάνιση πόρων στην εκτύπωση ή φθορά του κοπτικού εργαλείου), διορθώνει αυτόματα και σε χιλιοστά του δευτερολέπτου τις παραμέτρους κατεργασίας (όπως την ταχύτητα πρόωσης, τη ροή υλικού ή τη θερμοκρασία). Με τον τρόπο αυτό εξασφαλίζεται η παραγωγή με μηδενικά σφάλματα, κάτι εξαιρετικά κρίσιμο όταν διαχειρίζεται κανείς ευαίσθητα στοιχεία λιθίου.
Ανάπτυξη έξυπνων συστημάτων BESS
Το τελικό προϊόν αυτής της ολοκληρωμένης υβριδικής διαδικασίας είναι ένα έξυπνο σύστημα BESS, πλήρως έτοιμο για άμεση ενσωμάτωση σε δίκτυα ανανεώσιμων πηγών ενέργειας (ΑΠΕ), βιομηχανικές μονάδες ή σταθμούς ταχείας φόρτισης ηλεκτρικών οχημάτων.
Τα έξυπνα αυτά συστήματα επιτρέπουν τη σταθεροποίηση του ηλεκτρικού δικτύου μέσω της αποθήκευσης ενέργειας κατά τις ώρες χαμηλής ζήτησης ή υψηλής παραγωγής των ΑΠΕ (π.χ. κατά τη διάρκεια έντονης ηλιοφάνειας ή ανέμου) και την απόδοσή της στο δίκτυο όταν η ζήτηση κορυφώνεται.
Υπεροχή μεθοδολογίας
Η εισαγωγή της ρομποτικής υβριδικής κατεργασίας αλλάζει ριζικά τα δεδομένα στην ανακατασκευή, προσφέροντας σημαντικά πλεονεκτήματα έναντι της παραδοσιακής χειροκίνητης ή στατικής βιομηχανικής προσέγγισης, όπως αποτυπώνεται στον πίνακα 1.

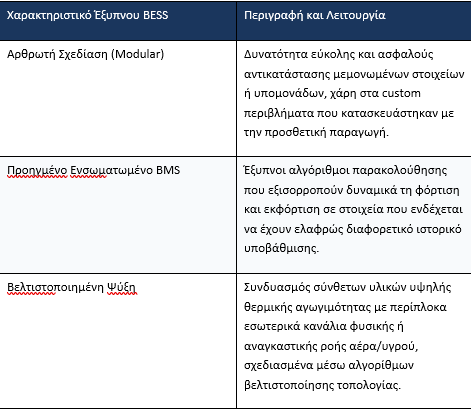

Δομικά χαρακτηριστικά και λειτουργίες έξυπνων συστημάτων αποθήκευσης ενέργειας μπαταριών δεύτερης ζωής.
Περιβαλλοντικό και οικονομικό αποτύπωμα
Η ανακατασκευή μπαταριών με τη χρήση υβριδικών τεχνολογιών παρουσιάζει εξαιρετικά πλεονεκτήματα βιωσιμότητας, επιταχύνοντας την επίτευξη των στόχων της Ευρωπαϊκής Πράσινης Συμφωνίας. Μειώνει δραστικά την ανάγκη για εξόρυξη και επεξεργασία νέων κρίσιμων πρώτων υλών (όπως είναι το κοβάλτιο, το λίθιο, το μαγγάνιο και το νικέλιο), παρατείνοντας τη χρήσιμη διάρκεια ζωής των υπαρχόντων υλικών για επιπλέον 7 έως 10 έτη.
Επιπλέον, η ίδια η φύση της υβριδικής κατεργασίας ελαχιστοποιεί τα απόβλητα υλικών κατά την παραγωγική διαδικασία. Σε αντίθεση με τις αμιγώς αφαιρετικές μεθόδους (όπου μεγάλο μέρος του αρχικού υλικού μετατρέπεται σε γρέζια και απορρίπτεται), η προσθετική παραγωγή τοποθετεί το προηγμένο σύνθετο υλικό στοχευμένα και μόνο όπου απαιτείται, βελτιώνοντας δραστικά το δείκτη αποδοτικότητας υλικών.

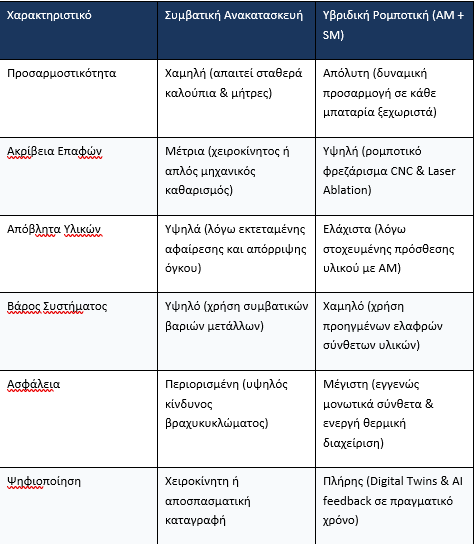

Συγκριτικός έλεγχος συμβατικής και προτεινόμενης υβριδικής μεθοδολογίας ανακατασκευής.
Μελλοντικές κατευθύνσεις
Η σύγκλιση της υβριδικής κατεργασίας, των προηγμένων σύνθετων υλικών και του πολυαξονικού ρομποτικού αυτοματισμού προσφέρει μια ολοκληρωμένη, τεχνολογικά άρτια και οικονομικά βιώσιμη απάντηση στο φλέγον πρόβλημα των μπαταριών τέλους κύκλου ζωής των ηλεκτρικών οχημάτων.
Μέσω των εργαλείων του Industry 4.0, η διαδικασία ανακατασκευής μετατρέπεται από μια χειροκίνητη, εμπειρική και υψηλού ρίσκου δραστηριότητα σε μια πλήρως αυτοματοποιημένη, ασφαλή, επαναλήψιμη και ψηφιακά ελεγχόμενη βιομηχανική παραγωγή.
Οι μελλοντικές ερευνητικές και αναπτυξιακές προσπάθειες στον τομέα αυτό πρέπει να επικεντρωθούν στην περαιτέρω ανάπτυξη έξυπνων πολυμερών σύνθετων υλικών με αυτοεπουλούμενες ιδιότητες (self-healing), για ακόμη μεγαλύτερη ασφάλεια έναντι μικρορωγμών, καθώς και στην πλήρη τυποποίηση των πρωτοκόλλων επικοινωνίας μεταξύ των ρομποτικών λειτουργικών συστημάτων (ROS) και των νεφοϋπολογιστικών πλατφορμών διαχείρισης των ψηφιακών διδύμων.
*Ο κ. Δημήτρης Μπάρκας είναι εκπαιδευτικός μηχανολόγος μηχανικός.
